6063 압출 알루미늄 막대

6063 알루미늄 합금 (ALMGSI0 . 5)은 우수한 압출성, 표면 마감 및 부식 저항을 갖는 중간 강도 합금입니다. 이 인기있는 건축 합금은 우수한 기계적 특성을 우수한 성형 성 및 양극화 반응을 결합합니다.

1 차 합금 요소:

마그네슘 (mg) : 0.45-0.90% (침전 경화)

실리콘 (si) : 0.20-0.60% (형태 mg ₂si 강화 침전물)

기본 자료:

알루미늄 (AL) : 98.0% 이상 (균형)

통제 된 불순물:

철 (FE) : 최대 0.35% 이상의 것

구리 (Cu) : 최대 0.10%보다 작거나 동일합니다

망간 (MN) : 최대 0.10%보다 작거나 동일합니다

크롬 (CR) : 최대 0.10%보다 작거나 동일합니다

아연 (Zn) : 최대 0.10%보다 작거나 동일합니다

티타늄 (TI) : 최대 0.10%보다 작거나 동일합니다

기타 요소 : 각각 0.05%보다 작거나 동일하며 총 0.15%보다 적습니다.

프리미엄 압출 제조 공정:

빌릿 준비 :

고급 1 차 알루미늄 (99.7% 최소)

정확한 합금 요소 추가

탈기 처리 (수소 <0.2 ml/100g)

직접 냉각 (DC) 반 연속 캐스팅

4-8 시간에 대한 560-580 정도에서의 균질화

빌릿 예열 :

컴퓨터 제어 난방 450-480 학위로

온도 균일 성 : ± 5도

산화물 층 제거 (두피)

압출 :

획기적인 압력 : 35-45 MPA

런닝 압력 : 20-35 MPA

RAM 속도 : 5-15 mm/sec (프로파일 의존적)

출구 온도 제어 : 510-540 학위

다이 온도 : 480-500 정도

냉각:

공기 냉각 또는 물 담금질 (성질 의존성)

최적의 특성을위한 제어 냉각 속도

최대 왜곡 제어

스트레칭 :

0.5-2.0% 영구 변형

직접 및 스트레스 완화

인공 노화 (T5/T6) :

t5 : 175-185 2-4 시간의 학위

T6 : 용액 열처리 (520-530 학위) + 인공 노화 (6-8 시간에 대한 175-185 정도)

마무리 작업 :

길이의 정밀도 : ± 1mm

표면 마감 향상

최종 직선 점검 및 수정

모든 제조업은 완전한 추적 성을위한 디지털 프로세스 모니터링을 유지합니다 .

속성 분배:

종 방향 대 횡단 특성 비율 : 1.00 : 0.95

벽 두께 효과 :<5% variation for up to 10mm thickness

코너에서 평평한 섹션 속성 변동 :<10%

핵심 경도 변화 :<5 HB

표면 품질 분류:

건축 등급 (AA10) :

RA는 0.4μm 표면 거칠기보다 작거나 동일합니다

1m보기 거리에서 눈에 보이는 결함이 없습니다

장식 양극화에 적합합니다

양극화 후 일관된 색상

상업적 등급 (AA20) :

RA는 0.8μm 표면 거칠기보다 작거나 동일합니다

Minor defects acceptable at >2m보기 거리

좋은 양극화 반응

산업 등급 (AA30) :

RA는 1.6μm 표면 거칠기보다 작거나 동일합니다

외관이 부차적 인 기능적 응용

표면 처리 호환성:

양극화 반응 : 우수합니다

II 형 (황산) : 5-25 μm 두께

타입 III (하드 코트) : 25-75 μm 두께

색상 일관성 등급 : 우수합니다

건축 클래스 I : 18μm 최소 코팅

건축 클래스 II : 10μm 최소 코팅

기계 마감 :

브러싱/연마 : 우수한 반응

비드 블라스팅 : 균일 한 무광택 마감

밝은 담그기 : 높은 반사율을 달성 할 수 있습니다

페인팅/코팅 :

분말 코팅 접착력 : 우수합니다

젖은 페인트 호환성 : 적절한 전처리와 함께 좋습니다

크로메이트 변환 코팅 : 클래스 1A 달성 가능

표준 사용 가능한 양식:

둥근 막대 : 직경 5-300 mm

육각형 바 : 아파트를 가로 질러 8-75 mm

제곱 막대 : 측면 치수 5-150 mm

직사각형 막대 : 너비는 최대 200mm, 두께는 3mm입니다

적절한 툴링으로 사용할 수있는 사용자 정의 프로파일

성미 선택 지침:

T5 : 표준 응용 프로그램의 가장 경제적입니다

T6 : 최대 강도가 필요한 경우

T4 : 지출 후 형성이 필요할 때

T52 : 엄격한 치수 안정성이 필요한 응용 분야

제작 지침:

가공성 등급 : 90% (1100 알루미늄=100%)

표면 마감 : 우수한 (RA 0.5-1.6 μm 쉽게 달성 할 수 있습니다)

칩 형성 : 적절한 툴링이있는 짧은 칩

냉각수 : 수용성 에멀젼 또는 최소 윤활

도구 마모 : 적절한 매개 변수로 최소화됩니다

형성성 : T1/T4 조건에서 우수합니다

구부러짐 : 최소 반경=1 × 두께 (T1/T4), 2 × 두께 (T6)

용접 성 : TIG/MIG 방법에 적합합니다

스레드 롤링 : T4 조건에서 우수한 결과

표면 보호 옵션:

양극화 :

명확한 (자연) : 탁월한 선명도와 투명성

색상 양극화 : 일관된 색상 개발

단단한 양극화 : 우수한 내마모성

밀봉 옵션 : 온수, 니켈 아세테이트, PTFE

변환 코팅 :

MIL-DTL 당 크로메이트 -5541

비 초 간 대안

기계 마감 :

브러시 마감 : 균일 한 방향 패턴

세련된 마감 : 거울 같은 외관을 달성 할 수 있습니다

샌드 블라스트 : 일관된 무광택 텍스처

유기농 코팅 :

분말 코팅 : 우수한 접착력 및 내구성

액체 페인트 : 적절한 전처리가 좋습니다

명확한 보호 코팅 : UV 및 마모 보호

설계 고려 사항:

작동 온도 범위 : -80 정도 ~ +175 학위

부동산 유지 : 100도 미만의 우수

전기 전도도 : 많은 알루미늄 합금보다 높습니다

자기 특성 : 비자 성

재활용 성 : 100% 재활용 가능, 높은 스크랩 값

환경 영향 : 강철에 비해 저탄소 발자국

표준 테스트 절차:

화학 성분 :

광 방출 분광학

모든 주요 요소와 불순물의 검증

기계 테스트 :

인장 테스트 (세로)

경도 테스트 (Webster/Brinell)

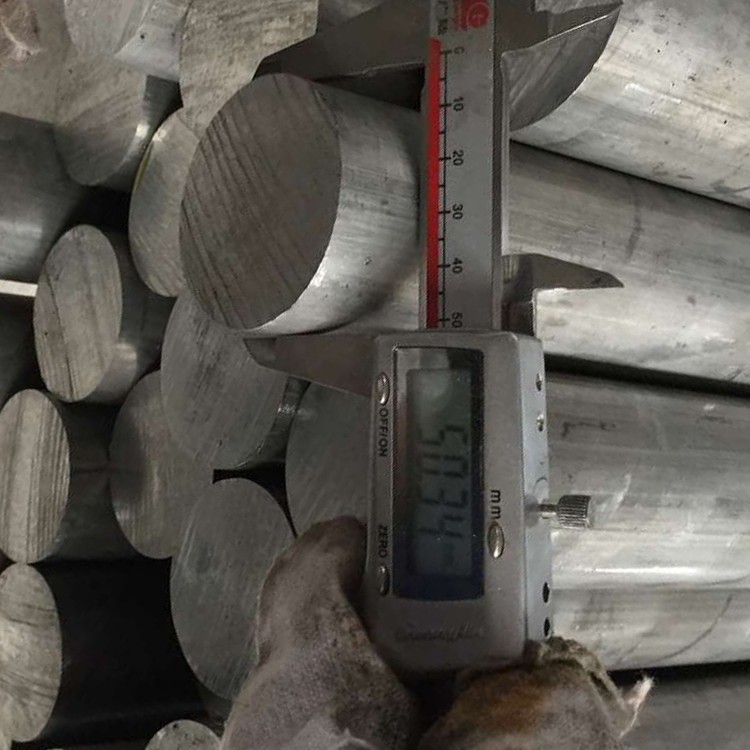

치수 검사 :

여러 위치에서 직경/치수

스트레이트 니스 검증

표면 마감 측정

육안 검사 :

표면 결함 평가

다이 라인 평가

표면 외관 균일 성

특수 테스트 (필요한 경우) :

분석 반응 테스트

곡물 구조 평가

전도도 테스트

표준 인증:

en 10204 2.1/3.1 당 밀 테스트 보고서

화학 분석 인증

기계적 특성 인증

치수 검사 보고서

열처리 인증 (T6 Temper)

기본 응용 프로그램:

건축 구성 요소 :

창과 도어 프레임

커튼 벽 시스템

난간과 난간

장식 트림 및 몰딩

운송:

자동차 트림 및 구성 요소

RV 및 트레일러 구성 요소

자전거 프레임 및 구성 요소

전기 같은:

방열판 및 열 관리

전기 인클로저 및 하우징

LED 조명 비품 및 프로파일

소비재 :

가구 구성 요소

어플라이언스 트림 및 부품

샤워 인클로저 및 욕실 액세서리

산업 구성 요소 :

공압 실린더 튜브

기계 가드와 프레임

컨베이어 및 자재 취급

디자인 장점:

미적 응용을위한 우수한 표면 마감

복잡한 프로파일에 대한 우수한 압출성

좋은 강도 대 중량 비율

탁월한 부식 저항

뛰어난 양극화 반응

제조 및 결합의 용이성

고강도 합금에 비해 비용 효율적입니다

일관된 특성과 품질

다양한 모양과 크기로 쉽게 구할 수 있습니다

재활용 컨텐츠 잠재력이 높은 지속 가능한 재료

설계 제한:

6061/6082 합금에 비해 강도가 낮습니다

스트레스가 많은 구조적 응용 프로그램에는 권장되지 않습니다

6061에 비해 제한된 용접성

용접 열 영향 구역의 기계적 특성 감소

175도 이상의 온도 제한

경제적 고려 사항:

비용과 성능의 탁월한 균형

고강도 합금보다 처리 비용이 낮습니다

가공 가능성이 우수한 가공 비용 감소

최소한의 유지 보수로 긴 서비스 수명

수명주기 종료시 높은 스크랩 값

인기 탭: 6063 압출 알루미늄 바, 중국 6063 압출 알루미늄 바 제조업체, 공급 업체, 공장, 알루미늄 압출 7075, 알루미늄 압출 색상, 중국에서 만든 알루미늄 바, 구조적으로 건전한 알루미늄 막대, 식별 된 알루미늄 막대, 특별 알루미늄 바
